Arduino: Analog Output (PWM) 用CRO觀察PWM訊號

在上一章我們是用LED的光暗來測試PWM的輸出，
這次我們會用CRO來觀察PWM訊號。

我用的是舊式的Analog Scope，因此在使用前需要先較正儀器。

把Probe 接至CRO的較正輸出，再根據數據較正儀器。

較正了的波型輸出。

示波器開始老化了，因此Vp-p的輸出 / 量度並不是太過準確。
我在上圖中的設定是y-axis = 1V/div，可是Vhigh的部分不太準確。

接下來的波型圖片均以2V/div 和 0.5ms/div為基準量度。

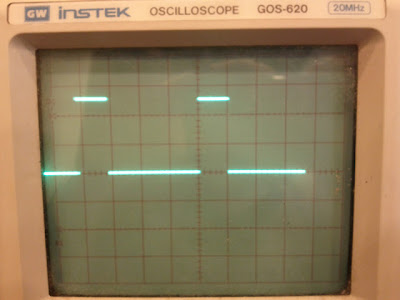

analogWrite(11, 31);

analogWrite(11, 63);

analogWrite(11, 95);

analogWrite(11, 127);

analogWrite(11, 159);

analogWrite(11, 191);

 analogWrite(11, 223);

 analogWrite(11, 255);
