HAS-50-S Current Transducer 電流傳感器


HAS-50-S作量度電流的Current Transducer,
從RS可以訂購到這個HAS-50-S






用任何傳感器之前都需要先找出Input和Output的Lookup Table,
以校正儀器的輸入轉換。

由於我使用的DC Power Supply 最大的的輸出電流只有3.2A,


因此我將測試線繞在CT上,以增加測試電流,
繞的時候要注意電流的方向。


但這樣做的話,
原生在DC Power Supply上的電流錶的讀數Hall Effect跟繞線中的電流Hall Effect並不相同,

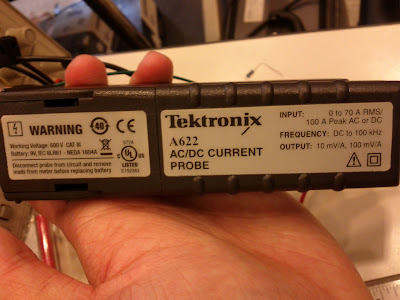

因此,我用上了Current Probe來量度繞線後的Hall Effect。


使用Probe和CRO之前必須先進行較正,
Voltage Probe 可以用CRO上的Signal Generator進行較正,
也要檢查用的是x1 還是x10的Probe。




Current Probe 可以使用Set Zero作調整。


Data Sheet上建議的電源供給是+15V和-15V,以GND作電壓參考點,
資料及圖片摘自 HAS-50-S Datasheet 。


因此,第一項的測試是跟據Datasheet的參考數據作測試的,
V+為+15V,V-為-15V,GND為0V,
由Current Probe得出的數據作電流的參考,
由0V開始,Output為0.12V/A,
詳細的測試報告如下:



第二項的測試是用較低的V+和V-,
V+為+10V,V-為-10V,GND為0V,
由Current Probe得出的數據作電流的參考,
由0V開始,Output為0.12V/A,
詳細的測試報告如下:



第三項的測試是用Flow Up了的V+ V- GND,
V+為+10V,V-為0V,GND為+5V,
這樣做可以用減少了正負電壓電源的需要,
由Current Probe得出的數據作電流的參考,
由+5V開始,Output為0.04V/A,
詳細的測試報告如下:


詳細的測試報告在 120408C-1 HAS-50-S Testing Report

接下來測試了使用LM2575 Inverting Buck-Boost Converter 負電壓產生電路 取代Power Supply提供HAS-50-S 的V-,這次的線圈比剛才的測試多了一次繞圈。



第四項的測試是用較低的V+和V-,
這次是用Power Supply 作為V+ 和V-的供應,
V+為+12V,V-為-12V,GND為0V,
由Current Probe得出的數據作電流的參考,
由0V開始,Output為12A/V,
詳細的測試報告如下:



第五項的測試是用較低的V+和V-,
這次是用LM2575  Inverting Buck-Boost Converter 作為V+ 和V-的供應,
V+為+12V,V-為-12V,GND為0V,
由Current Probe得出的數據作電流的參考,
由0V開始,Output為0.13V/A,
詳細的測試報告如下:


這次測試中,Output的Waveform較之前的異常,
出現了近似於 LM2575 Inverting Buck-Boost Converter 負電壓產生電路 測試中的Transient,
可能是Transient由V-影響了Output,
Ch1 的是用Voltage Probe量度Output 的訊號,
Ch2 的是用Current Probe量度線圈的訊號。


詳細的測試報告在 120408C-2 HAS-50-S Testing Report 可以找到。
