Arduino: 用按制控制LED開關 Button (Digital Input)

Button

目標

用按制控制一顆LED的亮著和熄滅 (Digital Input)。

材料

1. Arduino 主板，這次測試是用Arduino Duemilanove USB的板子作示範。

2. 按制，用作輸入裝置之用，
普通兩腳直插的就可以了。

圖解:

最左方的是這次會用上的單刀按制，有長柄(黑色)和短柄(橙色)的可供選擇。
其次黑白色的兩個是雙刀的按制，
兩個的分別是黑色的是自回復位置的，白色則是自保持的。
在其右方的是限位開關，其特點是片形的按柄。
最右方的是能裝在面板上的按制。
這次實驗用最左方的款式就可以了。

3. 10kΩ的電阻，用作電路的限流之用，
避免DC5V的電源直接接地。

4. 麵包板和連接線


(如果到市面上的店家單買上述零件的話，價錢會是天文數字的，
其實有一些店家會打包一些寫MCU (Arduino)會用到的零件組合在賣，
如果你找不到的話可以電郵給我，我可以提供我平常買的店家資料給你。)


接線圖

把按制的一腳接到Arduino Duemilanove的DC5V，
另一腳接上10kΩ電阻和Arduino Duemilanove的2腳，
10kΩ電阻的另一腳接上Arduino Duemilanove的GND。

接線完成了應該是這個模樣的。

程式碼

這次用的範例是內建了在Arduino Software的Blink範例。
程式路徑: File > Examples > 2.Digital > Button

程式碼解說

先來是作者的話和程式來源的介紹。

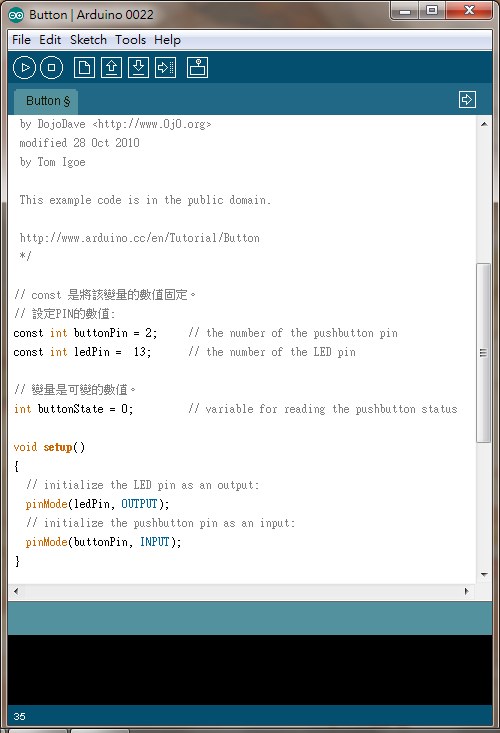

然後是設定變量和I/O PIN的位置。

然後就是程式運作的主體部分。

明白了上面的講解就可以按編譯及上傳了，按鈕在上排的方塊，
成功後下方應出現Done uploading. 的字樣。

然後你就可以動手測試了，
這次不用額外的LED的原因是因為PIN13本身就接著一顆在板子上SMD的LED。

*如果插好了USB，可是板子上的綠色PWR的LED沒有亮著，
這情況是代表接線錯誤，需要檢查接線。

按制沒按著的時候，buttonState = LOW，所以LED熄滅。

按制按著的時候，buttonState = HIGH，所以LED亮著。

成功了以後可以嘗試做不同的組合，從實作中發現樂趣。

下次我們來做一個Analog Input的程式。
